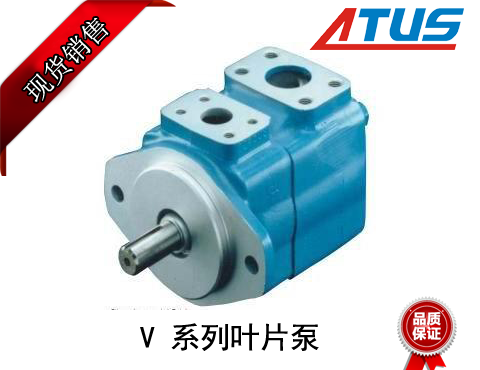

生活中我們常見的液壓威格士葉片泵的液壓系統圖是整個液壓系統設計中最重要的一環，是整個威格士葉片泵的靈魂，他就像一個人的心臟，其運轉的好壞從根本上影響整個液壓系統，從而學習和擬定液壓系統原理圖所需的知識面較廣，要綜合技術和設計的各種內容，一般的方法是：先根據具體的動作性能要求選擇液壓基本回路，然后將基本回路加上必要的連接措施有機地組合成一個完整的液壓系統，擬定液壓系統圖時，液壓回路的綜合是把選出來的各種液壓回路放在一起，進行歸并、整理、再增加一些必要的元件或輔助油路，使之成為完整的液壓傳動系統。下面澳托士就來給大家說一說這項工作時還必須注意以下幾點：

一、液壓回路的綜合　

1、盡可能提高系統的效率，防止系統過熱。

2、盡可能使系統經濟合理，便于維修檢測。
　　
3、盡可能省去不必要的元件，以簡化系統結構。

4、最終綜合出來的液壓系統應保證其工作循環中的每個動作都安全可靠，無相互干擾
　　
5、盡可能采用標準元件，減少自行設計的專用件。

二、 液壓回路的選擇
　　
1、首先確定對主機主要性能起決定性影響的主要回路。例如機床液壓系統、調速和速度換接是主要回路?！?br />　　
2、然后再考慮其它輔助回路，例如有垂直運動部件的系統要考慮平衡回路，有多個執行元件的系統要考慮順序動作，同步和防干擾回路等。　　
　　
3、同時也要考慮節省能源，減少發熱，減少沖擊，保證動作精度等問題?！?/p>
