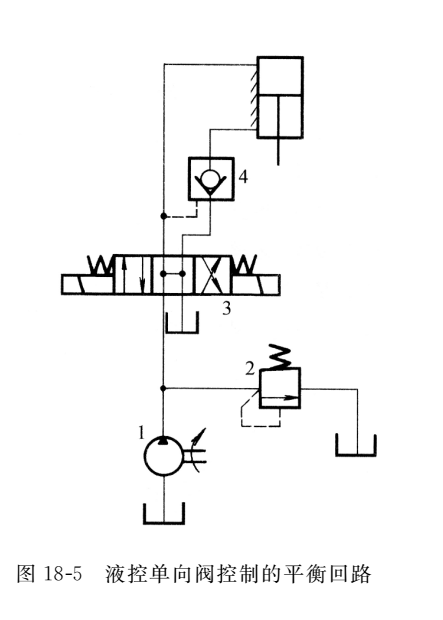

如圖１８—５所示為采用液控單向閥的平衡回路，回路中泵１ 為定量泵，三位四通電磁換向閥中位機能為 H 型。故障現象是，當液壓缸向下運行時，活塞斷續地向下跳動，并因此而引起劇烈的振動，致使系統無法正常工作。

故障分析：由于活塞向下運動時回路中沒有背壓，液控單向閥 ４ 打開后 ，活塞將會因自重向下跌落（加速下降），使液壓缸上腔失壓，于是液控單向閥也因失壓而關閉，使活塞運行停止。隨后進油路上又建立起壓力，液控單向閥又打開，不斷重復上述過程，即活塞斷續下降，并引起劇烈地振動。

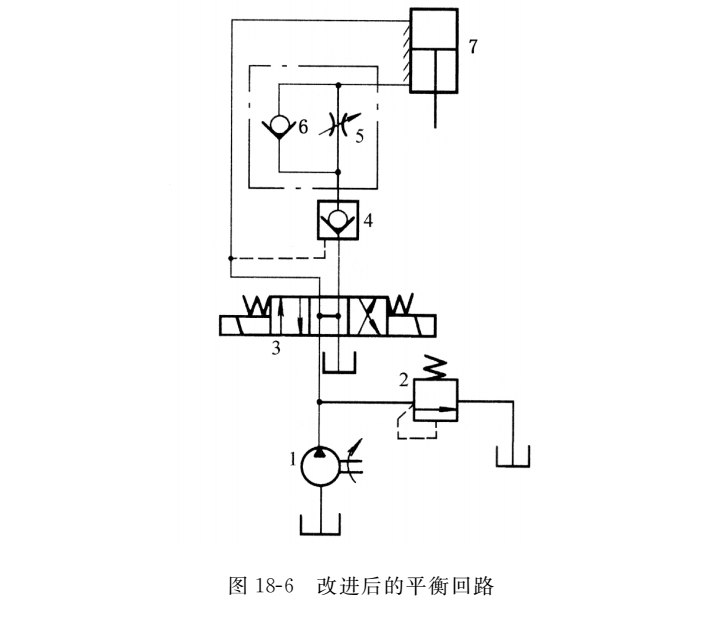

如圖１８—６ 所示，在液壓缸下腔的出口油路上加設節流閥５ 和單向閥６，當換向閥３ 左位接入回路時 ，壓力油進入液壓缸的上腔 ，并將液控單向閥打開，液壓缸下腔的油便可經節流閥 ５，液控單向閥 ４ 和換向閥 ３ 流回油箱，使活塞向下運動。

由于節流閥在回油路上，所以構成回油節流調速回路。溢流閥 ２ 起調壓與溢流作用，液壓泵 １ 輸出的壓力油一部分進入液壓缸上腔 ，一部分由溢流閥溢回油箱 ，由于節流閥的節流作用，所以活塞下降是平穩運動。 又由于液壓缸上腔的壓力由溢流閥調定，液控單向閥打開后也不會出現失壓，液控單向閥開啟后不會關閉，于是就不會出現上述故障了。
